Ersatzrohrbündel U-Rohr
U-Rohrbündel- Rohrplatte mit Schraubenlöchern
Der Rohrplattendurchmesser ist gleich dem Flanschaußendurchmesser. Sie werden in der Regel als Ersatzrohrbündel für eigene Produkte und für Fremdfabrikate verwendet. Bei Fremdfabrikaten werden mindestens die in der zugehörigen Skizze angegebenen Daten benötigt. Die U-Rohrbündel sind zu Kühlzwecken oder zu Heizzwecken einsetzbar und mit kondensierenden Dämpfen oder Flüssigkeiten als Heizmittel zu betreiben. Die Bündelrohre werden durch Einwalzen oder Einschweißen bzw. durch beides befestigt (je nach Betriebsverhältnissen). Die Durchströmung ist, je nach Durchsatzmenge der Flüssigkeiten zwei- oder mehrflutig möglich. Wird kondensierender Dampf als Heizmittel auf der Rohrseite benutzt, sind die Heizrohre zur sicheren Kondensatabführung mit Gefälle eingebaut.

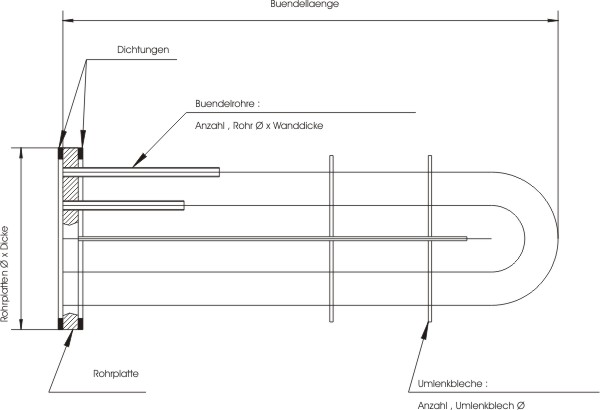

U-Rohrbündel - Rohrplatte ohne Schraubenlöcher
Der Rohrplattendurchmesser ist kleiner als der Flanschaußendurchmesser. Die Rohrplatte wird lediglich zwischen die beiden Flansche geklemmt. Sie werden in der Regel als Ersatzrohrbündel für eigene Produkte und für Fremdfabrikate verwendet. Bei Fremdfabrikaten werden mindestens die in der zugehörigen Skizze angegebenen Daten benötigt. Die U-Rohrbündel sind zu Kühlzwecken oder zu Heizzwecken einsetzbar und mit kondensierenden Dämpfen oder Flüssigkeiten als Heizmittel zu betreiben. Die Bündelrohre werden durch Einwalzen oder Einschweißen bzw. durch beides befestigt (je nach Betriebsverhältnissen). Die Durchströmung ist, je nach Durchsatzmenge der Flüssigkeiten zwei- oder mehrflutig möglich. Wird kondensierender Dampf als Heizmittel auf der Rohrseite benutzt, sind die Heizrohre zur sicheren Kondensatabführung mit Gefälle eingebaut.
